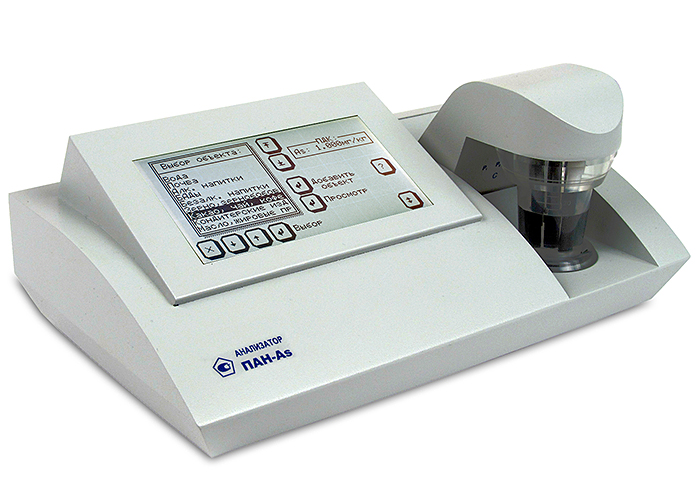

Анализатор мышьяка Томьаналит ПАН-As

Прин­цип  дейст­вия  ана­ли­за­то­ра  ПАН-As - из­ме­ре­ние  мас­со­вой  кон­цент­ра­ции ионов мышь­я­ка (III) в рас­тво­ре про­бы ме­то­дом ин­вер­си­он­ной вольтам­пе­ро­мет­рии. Все фор­мы мышь­я­ка пе­ре­во­дят­ся в фор­му мышь­як (III) на ста­дии под­го­тов­ки про­бы к из­ме­ре­ни­ям. Дли­тель­ность под­го­тов­ки проб за­ви­сит от ти­па ана­ли­зи­ру­е­мой про­бы и варь­и­ру­ет­ся от 2 ч. (во­да, поч­вен­ные вы­тяж­ки) до (6-9) ч. для пи­ще­вой про­дук­ции. Спо­со­бы под­го­тов­ки проб к из­ме­ре­ни­ям опи­са­ны в Ру­ко­водст­ве по экс­плу­а­та­ции ана­ли­за­то­ра ПАН-As и в ме­то­ди­ках из­ме­ре­ний, вхо­дя­щих в ком­плек­та­цию ана­ли­за­то­ра.

Объекты анализа

• Пищевая продукция (алкогольные и безалкогольные напитки, молоко и молочные продукты, жировые продукты, мясо, рыба, крупа, мука, сахар, овощи, фрукты и продукты их переработки)
• Вода (природная, питьевая, сточная, технологичная)
• Парфюмерия, косметика
• Почва, торф, ил, донные отложения
• А также другие материалы, которые могут быть переведены в раствор путем соот-ветствующей пробоподготовки.

Диапазон измерений

Диапазон измерений мышьяка в водах, почве, пищевой продукции позволяет проводить определение мышьяка на уровне концентраций значительно ниже допустимого уровня (предельно допустимой концентрации).

 * ГОСТ 31628-2012, ГОСТ 31866-2012

Электроды для определения мышьяка

В качестве  рабочих (индикаторных)  электродов  применяются   углеродсодержащие электроды, рабочая поверхность которых покрыта золотом. Нанесение золота на поверхность углеродсодержащих электродов проводят в автоматическом режиме непосредственно в анализаторе ПАН-As. Одно нанесение золота на электрод позволяет провести анализ 200 проб. Специализированное устройство для обновления поверхности позволяет обновлять поверхность одного электрода не менее 25 раз. Таким образом, с помощью комплекта рабочих электродов можно проанализировать до 5000 проб. Модифицирующий раствор и устройство для обновления поверхности (резак) углеродсодержащих электродов входят в комплект поставки анализатора ПАН-As.

В качестве электрода сравнения и вспомогательного электрода применяются хлорсеребряные электроды.

Соответствие современным требованиям

• Анализатор ПАН-As включен в ГОСРЕЕСТР РФ №47442–11.
• Анализатор ПАН-As соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.
• Анализатор ПАН-As может быть использован при исполнении требований технических регламентов Таможенного союза в соответствии с ГОСТ 31628-2012 (ГОСТ Р 51962-2002).
• Результат анализа и его метрологические характеристики погрешности автоматически рассчитываются в соответ-ствии с ГОСТ Р ИСО 5725 по двум (трем) результатам единичных измерений, получаемых одновременно.
• Программное обеспечение анализатора позволяет проводить его идентификацию в автоматическом режиме.

Методическое обеспечение анализатора ПАН-As включает ГОСТ 31628-2012, ГОСТ 31866-2012, аттестованные ме-тодики измерений МУ 31-05/04; МУ 31-11/05 и МУ 31-09/04, внесенные в Федеральный реестр методик измерений и ПНД Ф. Методики измерений сопровождаются приложениями с подробным описанием процедуры определения мышьяка на анализаторе ПАН-As. По сравнению с реализацией данных методик на вольтамперометрическом анализаторе типа ТА, их реализация на ПАН-As требует меньшего количества реактивов и меньших трудозатрат оператора.

По дополнительному  согласованию  в комплектацию  анализатора ПАН-As может быть включены ГОСТ 31628-2012 и ГОСТ 31866-2012.

Экономичность применения анализатора ПАН-As

• При проведении измерений на анализаторе ПАН-As используется малый объем легкодоступных реактивов: 3 мл насыщенного раствора сульфита натрия, 0,03 мл 0,1 М раствора трилона Б и не более 30 мл бидистиллиро-ванной воды.
• Для анализа берется малое количество пробы: воды - не более 30 мл; пищевой продукции - не более 2 г; почвы - 2 г.
• Одновременно получают три результата измерения.
• Анализатор ПАН-As имеет низкое энергопотребление.

Удобство работы на анализаторе ПАН-As

• Управ­ле­ние ра­бо­той ана­ли­за­то­ра ПАН-As осу­щест­вля­ет­ся с по­мощью сен­сор­ной па­не­ли, рас­по­ло­жен­ной не­по­средст­вен­но на гра­фи­чес­ком дис­плее ана­ли­за­то­ра и име­ю­щей ин­ту­и­тив­но по­нят­ный ин­тер­фейс.
• Рас­чет ре­зуль­та­тов ана­ли­за ве­дет­ся по гра­ду­и­ро­воч­но­му гра­фи­ку и ме­то­дом до­ба­вок. При этом воз­мож­но од­нов­ре­мен­ное по­лу­че­ние и про­смотр ре­зуль­та­тов ана­ли­за по гра­ду­и­ро­воч­но­му гра­фи­ку и ме­то­дом до­ба­вок.
• Для по­лу­че­ния ре­зуль­та­та ана­ли­за по гра­ду­и­ро­воч­но­му гра­фи­ку опе­ра­тор вы­пол­ня­ет три опе­ра­ции: до­бав­ля­ет рас­твор под­го­тов­лен­ной про­бы в ячей­ку ана­ли­за­то­ра, вво­дит па­ра­мет­ры про­бы и на­жи­ма­ет кноп­ку «Пуск».
• Име­ет­ся воз­мож­ность под­клю­че­ния при­бо­ра к ком­пью­те­ру для ар­хи­ва­ции, про­смот­ра, пе­ча­ти ре­зуль­та­тов ана­ли­за и за­ре­гист­ри­ро­ван­ных ана­ли­ти­чес­ких сиг­на­лов мышь­я­ка.
• Уста­нов­ка элек­тро­дов в ана­ли­за­тор про­во­дит­ся с по­мощью элек­трод­ных кол­пач­ков, ис­клю­ча­ю­щих кон­такт опе­ра­то­ра с ра­бо­чей по­верх­ностью элек­тро­да.
• В ком­плект по­став­ки ана­ли­за­то­ра ПАН-As вхо­дят два до­за­то­ра пе­ре­мен­но­го объ­ема, что упро­ща­ет про­це­ду­ру ана­ли­за.

Преимущества применения анализатора ПАН-As

• Применение анализатора не требует обучения специалиста, так как анализ ведется в диалоговом режиме.
• Наличие в составе электрохимической ячейки анализатора трех рабочих электродов позволяет одновременно получать три единичных результата анализа пробы.
• Результат анализа (концентрация мышьяка в анализируемой пробе) и его характеристики погрешности автоматически рассчитываются по двум (или трем) единичным результатам, полученным одновременно, в соответствии с ГОСТ Р ИСО 5725 и высвечиваются на панели анализатора.
• Результаты анализа сохраняются в память анализатора.
• Возможно определение как валового содержания мышьяка, так и его валентных форм As(III) и As(V) в различных типах вод.
• Анализ проб различных объектов на анализаторе ПАН-As проводится в соответствии с руководством по эксплуатации анализатора и аттестованными методиками анализа.

Метрологическое обеспечение анализатора ПАН-As

• Расчет результатов измерений проводится автоматически по двум (трем) результатам единичных измерений. При этом рассчитываются показатель повторяемости и показатель точности результатов измерений.
• Методика поверки анализатора проста, подробно описана и входит в комплект поставки анализатора.
• Специалисты НПП «Томьаналит» проводят консультации по внутрилабораторному контролю и построению контрольных карт Шухарта для методик измерений на анализаторе ПАН-As.

Технические характеристики анализатора ПАН-As

• Управление работой анализатора осуществляют с помощью системного меню, отображаемого на дисплее анализатора с сенсорной панелью управления.
• Диапазон измерений массовой концентрации ионов мышьяка (III) в растворе электрохимической ячейки находит-ся в пределах от 0,00050 до 0,050 мг/дм³ включительно.
• Пределы допускаемой относительной погрешности измерения массовой концентрации ионов мышьяка (III):

  • с массовой концентрацией ионов мышьяка (III) от 0,00050 до 0,0010 мг/дм³ включительно составляют ±40 %;
  • с массовой концентрацией ионов мышьяка (III) от 0,0010 до 0,050 мг/дм³ включительно составляют ±30 %.

Диапазоны  измерений и пределы  допускаемой относительной погрешности измерений концентрации мышьяка в раз-личных объектах регламентируются в соответствующих аттестованных методиках измерений.

• Габаритные размеры анализатора: не более 255х155х115 мм.
• Масса анализатора: не более 2,0 кг.
• Питание анализатора осуществляется от промышленной сети переменного тока напряжением (220 ± 22) В частотой (50 ± 1) Гц по ГОСТ 13109.
• Потребляемая мощность анализатора: не более 20 В×А.
• Средний срок службы анализатора: не менее пяти лет.
• Для управления работой анализатора используется встроенное программное обеспечение, которое управляет измерительным трактом и выполняет вычислительные операции. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 – «А».

Характеристики безопасности анализатора ПАН-As

• Анализатор соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
• Корпус анализатора изготовлен из коррозионностойкой стали.
• Электроды, которыми комплектуется анализатор, имеют индивидуальные защитные колпачки, исключающие контакт оператора с рабочей поверхностью электрода.
