В наличии!
Предлагаем со склада в Алматы (ссылки):
|
Трубчатые печи и принадлежности
Компактные трубчатые печи
|
 |
RD 30/200/11 - RD 30/200/13
Печи серии RD привлекают своим непревзойденным соотношением цены и качества, особо компактными наружными размерами и малым весом. В этих универсальных печах установлена рабочая труба, которая одновременно служит в качестве опоры для нагревательной проволоки. Тем самым рабочая труба является составной частью системы печного обогрева, преимущество чего состоит в том, что печи достигают очень высоких скоростей нагревания. Печи поставляются для температуры 1100 °C или 1300 °C. Обе модели разработаны для использования в горизонтальном положении. Если заказчику требуется атмосфера защитного газа, в рабочей трубе следует установить еще одну отдельную рабочую трубу с пакетом подачи газа 1, например, из кварцевого стекла.
- Tмакс 1100 °C или 1300 °C
- Корпус из структурных листов из высококачественной стали
- Внутренний диаметр трубы 30 мм, длина зоны обогрева 200 мм
- Рабочая труба из материала C 530, в качестве стандартного оснащения используются две волокнистые заглушки
- Термоэлемент типа K (1100 °C) или типа S (1300 °C)
- Система обогрева с низким уровнем шума, использующая полупроводниковые реле
- Нагревательные провода намотаны прямо на рабочую трубу, что обеспечивает сокращение времени нагревания
Дополнительное оснащение
- Ограничительный регулятор температуры с регулируемой температурой отключения для класса термической защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и продукта
- Пакет подачи газа для работы в среде негорючего защитного или реакционного газа
|
RD 30/200/11 |
 |
Регулируемый ограничитель температуры |
|
Модель |
T макс °C¹ |
Внешние размеры (мм) |
Диаметр трубы внутренний (мм) |
Обогреваемая длина (мм) |
Постоянная длина Температура ∆T 10 K (мм) |
Потребляемая мощность / кВт |
Минуты до T макс² |
Электросеть* |
Вес (кг) |
Ш |
Г |
В |
RD 30/200/11 |
1100 |
350 |
200 |
350 |
30 |
200 |
65 |
1,5 |
20 |
1-фазное |
12 |
RD 30/200/13 |
1300 |
350 |
200 |
350 |
30 |
200 |
65 |
1,5 |
25 |
1-фазное |
12 |
¹Указание Tмакс за пределами трубы. Фактически достигаемая температура в печи прибл. на 50 °C ниже. *Напряжения подключения для печей Nabertherm: 1-фазное: все печи рассчитаны на напряжения подключения 110 В - 240 В, 50 или 60 Гц. 3-фазное: все печи рассчитаны на напряжения подключения 200 В - 240 В либо 380 В - 480 В, 50 или 60 Гц. Все значения потребляемой мощности, приведенные в каталоге, относятся к стандартным исполнениям на 400 В (3/N/PE) или 230 В (1/N/PE). ²при подключении к сети 230 В 1/N/PE или 400 В 3/N/PE |
|
Модель |
T макс °C³ |
Внешние размеры (мм) |
Диаметр трубы внешний (мм) |
Обогреваемая длина (мм) |
Постоянная длина Температура ∆T 10 K (мм) |
Длина трубы (мм) |
Потребляемая мощность / кВт
|
Электросеть* |
Вес (кг) |
Ш |
Г |
В |
R 50/250/12 |
1200 |
400 |
240 |
490 |
50 |
250 |
80 |
450 |
1,2 |
1-фазное |
20 |
R 50/500/12 |
1200 |
650 |
240 |
490 |
50 |
500 |
170 |
700 |
1,8 |
1-фазное |
25 |
R 100/750/12 |
1200 |
1000 |
360 |
640 |
90 |
750 |
250 |
1070 |
3,6 |
1-фазное |
80 |
R 120/1000/12 |
1200 |
1300 |
420 |
730 |
120 |
1000 |
330 |
1400 |
6,0 |
3-фазное² |
170 |
1 |
R 50/250/13 |
1300 |
400 |
240 |
490 |
50 |
250 |
80 |
450 |
1,3 |
1-фазное |
35 |
R 50/500/13 |
1300 |
650 |
240 |
490 |
50 |
500 |
170 |
700 |
2,4 |
1-фазное |
48 |
R 100/750/13¹ |
1300 |
1000 |
360 |
640 |
90 |
750 |
250 |
1070 |
4,4 |
3-фазное² |
120 |
R 120/1000/13¹ |
1300 |
1300 |
420 |
730 |
120 |
1000 |
330 |
1400 |
6,5 |
3-фазное² |
230 |
¹эти модели поставляются также в трехзонном варианте *Напряжения подключения для печей Nabertherm: 1-фазное: все печи рассчитаны на напряжения подключения 110 В - 240 В, 50 или 60 Гц. 3-фазное: все печи рассчитаны на напряжения подключения 200 В - 240 В либо 380 В - 480 В, 50 или 60 Гц. Все значения потребляемой мощности, приведенные в каталоге, относятся к стандартным исполнениям на 400 В (3/N/PE) или 230 В (1/N/PE). ²обогрев только между двумя фазами ³Указание Tмакс за пределами трубы. Фактически достигаемая температура в печи прибл. на 50 °C ниже. |
|

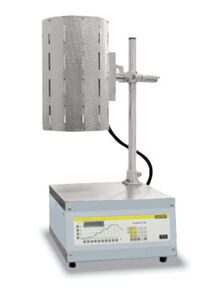

Универсальные трубчатые печи со штативом для горизонтального и вертикального режима
|
 RT 50-250/13 |

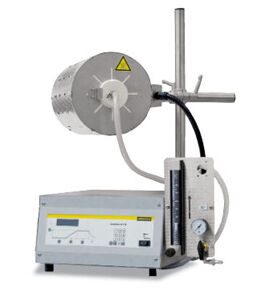

 RT 50-250/11 с системой подачи газа для азота |
RT 50-250/11 - RT 30-200/15
Эти компактные трубчатые печи используются в случаях, когда необходимо проведение лабораторных опытов в горизонтальном или вертикальном положении или при определенном угле. Благодаря варьируемому углу наклона и рабочей высоте, а также компактной конструкции, эти печи также пригодны для интеграции в существующие производственные установки.
- Tмакс 1100 °C, 1300 °C или 1500 °C
- Компактная конструкция
- Свободный выбор между вертикальным и горизонтальным режимом
- Свободное регулирование рабочей высоты
- Рабочей керамической трубой С530
- термопара типа S
- Также возможна работа без штатива при соблюдении предписаний по безопасности
- Распределительное устройство с контроллером встроено в нижнюю часть печи
|
|
Модель |
T макс °C |
Внешние размеры (мм) |
Диаметр трубы внутренний (мм) |
Обогреваемая длина (мм) |
Постоянная длина Температура ∆T 10 K (мм) |
Длина трубы (мм) |
Потребляемая мощность / кВт
|
Электросеть* |
Вес (кг) |
Ш |
Г |
В |
RT 50-250/11 |
1100 |
250 |
380 |
740 |
50 |
250 |
80 |
360 |
1,8 |
1-фазное |
25 |
RT 50-250/13 |
1300 |
250 |
380 |
740 |
50 |
250 |
80 |
360 |
1,8 |
1-фазное |
25 |
RT 30-200/15 |
1500 |
445 |
475 |
740 |
30 |
200 |
70 |
360 |
1,8 |
1-фазное |
45 |
*Напряжения подключения для печей Nabertherm: 1-фазное: все печи рассчитаны на напряжения подключения 110 В - 240 В, 50 или 60 Гц. 3-фазное: все печи рассчитаны на напряжения подключения 200 В - 240 В либо 380 В - 480 В, 50 или 60 Гц. Все значения потребляемой мощности, приведенные в каталоге, относятся к стандартным исполнениям на 400 В (3/N/PE) или 230 В (1/N/PE). |
|

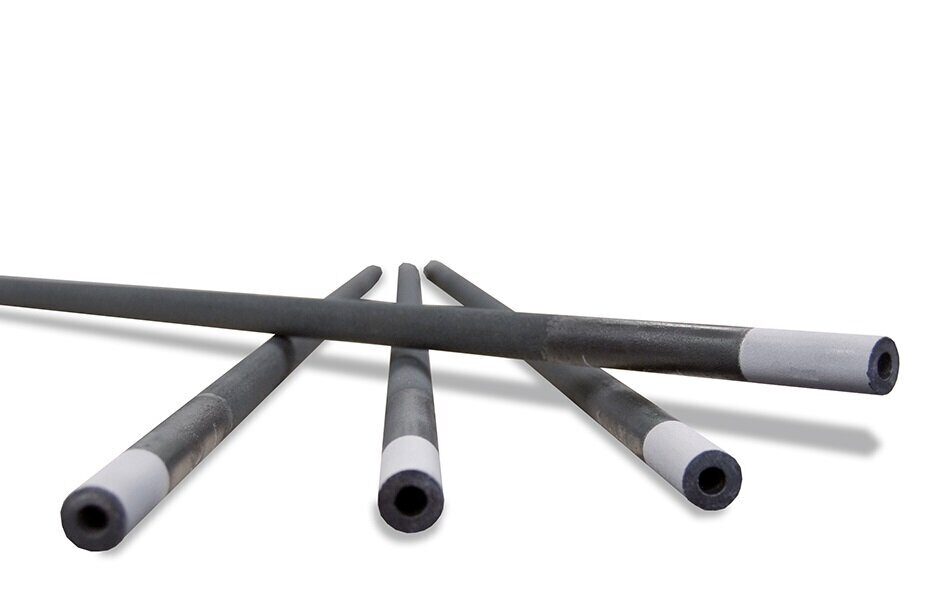

Модель |
T макс °C³ |
Внешние размеры (мм) |
Диаметр трубы внешний (мм) |
Обогреваемая длина (мм) |
Постоянная длина Температура ∆T 10 K (мм) |
Длина трубы (мм) |
Потребляемая мощность / кВт
|
Электросеть* |
Вес (кг) |
Ш |
Г |
В |
RHTC 80-230/15 |
1500 |
600 |
430 |
580 |
80 |
230 |
80 |
600 |
7,5 |
3-фазное² |
50 |
RHTC 80-450/15 |
1500 |
820 |
430 |
580 |
80 |
450 |
150 |
830 |
11,3 |
3-фазное¹ |
70 |
RHTC 80-710/15 |
1500 |
1070 |
430 |
580 |
80 |
710 |
235 |
1080 |
13,8 |
3-фазное¹ |
90 |
¹обогрев только между двумя фазами ³Указание Tмакс за пределами трубы. Фактически достигаемая температура в печи прибл. на 50 °C ниже ²Нагрев только при подключении фазы 1 и нулевого провода *Напряжения подключения для печей Nabertherm: 1-фазное: все печи рассчитаны на напряжения подключения 110 В - 240 В, 50 или 60 Гц. 3-фазное: все печи рассчитаны на напряжения подключения 200 В - 240 В либо 380 В - 480 В, 50 или 60 Гц. Все значения потребляемой мощности, приведенные в каталоге, относятся к стандартным исполнениям на 400 В (3/N/PE) или 230 В (1/N/PE). |
|
Высокотемпературные трубчатые печи для горизонтального режима и для вертикального режима до 1800 °C газовая атмосфера или вакуум
|
 RHTH 120/600/17 |
 RHTV 120/480/16 LBS с рабочей трубой, закрытой с одной стороны, опцией для защитного газа и вакуума, а также электрическим шпиндельным приводом подъемного стола |
 |
RHTH 120/150/.. - RHTH 120/600/.., RHTV 120/150/.. - RHTV 120/600/..
Высокотемпературные трубчатые печи поставляются как в горизонтальном исполнении (тип RHTH), так и в вертикальном (тип RHTV). Высококачественные изоляционные материалы из изготовленных методом вакуумного формования волокнистых плит делают возможным энергосберегающий режим и быстрое время нагрева за счет малой аккумуляции тепла и теплопроводности. Благодаря оснащению различными пакетами подачи газа термическая обработка может выполняться в среде негорючего или горючего защитного или реакционного газа или в вакууме.
- Tмакс 1600 °C, 1700 °C или 1800 °C
- Нагревательные элементы из дисилицида молибдена, размещены в вертикальном положении для простоты замены
- Изоляция из керамических волокнистых плит, изготовленных методом вакуумного формования
- Прямоугольный внешний корпус с пазами для охлаждения при естественной конвекции
- Модели RHTV с настенным креплением
- Корпус из структурных листов из нержавеющей стали
- Керамическая рабочая труба из материала C799 вкл. волокнистые пробки для работы на воздухе входит в объем поставки
- Термопара типа B
- Блок мощности с низковольтным трансформатором и тиристорным контроллером
- Ограничительный регулятор температуры с регулируемой температурой отключения для класса термической защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и продукта, а также с регулируемым максимальным температурным градиентом для защиты трубы
- Отделенное от печи распределительное устройство с контроллером в отдельном напольном шкафу
Дополнительное оснащение
- Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за пределами труб
- Индикация температуры в рабочей трубе с дополнительным термоэлементом

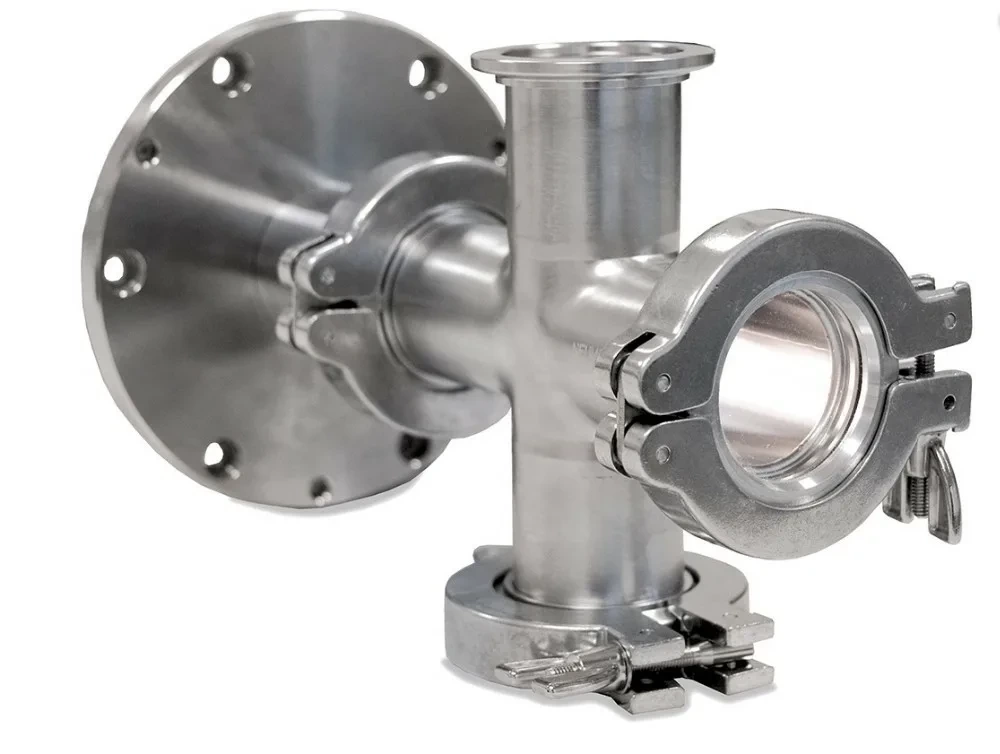

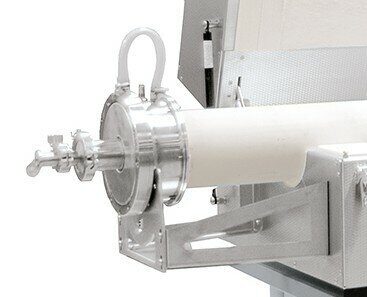

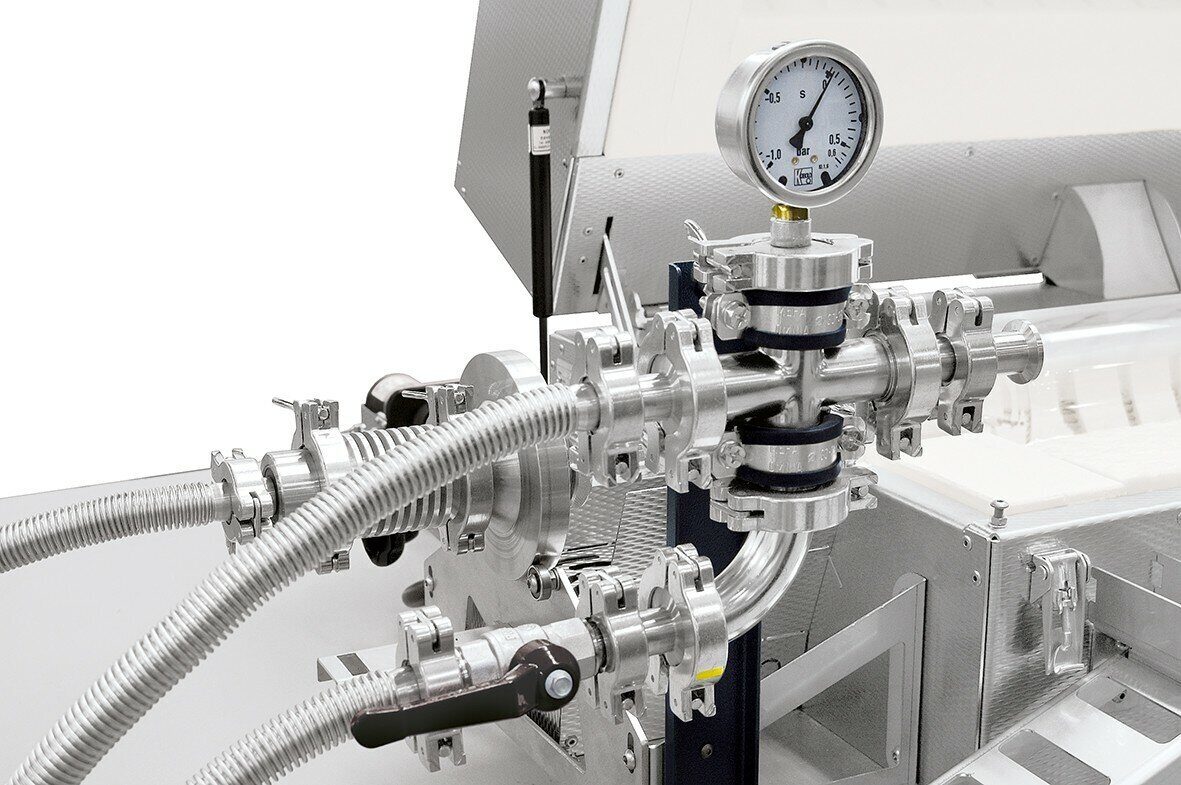

- Газонепроницаемые фланцы для работы с защитным газом и вакуумом
- Ручная или автоматическая система подачи газа
- Трехзонное исполнение для оптимизации oднородности температуры (только RHTH)
- Обратный клапан на выпуске газа предотвращает попадание воздуха, подсасываемого из-за неплотности
- Каркас для вертикального режима
|
RHTH 120/600/16 с предвключенной печью RT 50-250/11 для предварительного подогрева технологического газа |
 |

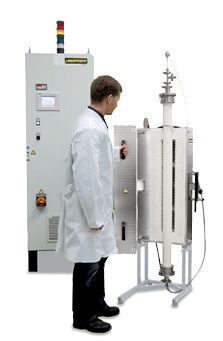

Вертикальная печь RHTV 120/150/17 со штативом и пакетом подачи газа 2 в качестве дополнительного оснащения
|
|
Модель Горизонтальное исполнение
|
T макс °C³ |
Внешние размеры (мм) |
макс. диаметр трубы внешний (мм) |
Обогреваемая длина (мм) |
Постоянная длина Температура ∆T 10 K (мм) |
Длина трубы (мм) |
Потребляемая мощность / кВт
|
Электросеть* |
Вес (кг) |
Ш² |
Г |
В |
RHTH 120/150/.. |
1600 или |
470 |
550 |
640 |
50 |
150 |
50 |
380 |
5,4 |
3-фазное¹ |
70 |
RHTH 120/300/.. |
1700 или |
620 |
550 |
640 |
80 |
300 |
100 |
530 |
9,0 |
3-фазное¹ |
90 |
RHTH 120/600/.. |
1800 |
920 |
550 |
640 |
120 |
600 |
200 |
830 |
14,4 |
3-фазное¹ |
110 |
1 |
Модель Вертикальное исполнение
|
T макс °C³ |
Внешние размеры (мм) |
макс. диаметр трубы внешний (мм) |
Обогреваемая длина (мм) |
Постоянная длина Температура ∆T 10 K (мм) |
Длина трубы (мм) |
Потребляемая мощность / кВт
|
Электросеть* |
Вес (кг) |
Ш |
Г |
В² |
RHTV 120/150/.. |
1600 или |
570 |
650 |
510 |
50 |
150 |
30 |
380 |
5,4 |
3-фазное¹ |
70 |
RHTV 120/300/.. |
1700 или |
570 |
650 |
660 |
80 |
300 |
80 |
530 |
10,3 |
3-фазное¹ |
90 |
RHTV 120/600/.. |
1800 |
570 |
650 |
960 |
120 |
600 |
170 |
830 |
19,0 |
3-фазное¹ |
110 |
¹обогрев только между двумя фазами *Напряжения подключения для печей Nabertherm: 1-фазное: все печи рассчитаны на напряжения подключения 110 В - 240 В, 50 или 60 Гц. 3-фазное: все печи рассчитаны на напряжения подключения 200 В - 240 В либо 380 В - 480 В, 50 или 60 Гц. Все значения потребляемой мощности, приведенные в каталоге, относятся к стандартным исполнениям на 400 В (3/N/PE) или 230 В (1/N/PE) ²без трубы ³Указание Tмакс за пределами трубы. Фактически достигаемая температура в печи прибл. на 50 °C ниже. |
|
Раскладные трубчатые печи для горизонтального или вертикального режима до 1300 °C газовая атмосфера или вакуум
|
 RS 80/750/13 с каркасом в качестве дополнительного оснащения для вертикального режима |
 RS 120/750/13 с пакетом подачи газа 4, с применением водорода |
 RS 120/1000/13S с газонепроницаемой трубой, pегулирование садки и обратный клапан на выпуске газа |
 |
RS 80/300/11 - RS 120/1000/13
Трубчатые печи серии RS подходят для применения как в горизонтальном, так и в вертикальном варианте установки. Раскладная конструкция обеспечивает простую замену рабочей трубы. Можно с легкостью устанавливать различные рабочие трубы (например, выполненные из различных материалов).
Используя разнообразные принадлежности, можно оптимально адаптировать эти трубчатые печи профессионального уровня к вашему технологическому процессу. Благодаря оснащению различными пакетами подачи газа термическая обработка может выполняться в среде защитного газа либо горючего защитного или реакционного газа, а также в вакууме. Для управления технологическим процессом, помимо удобных стандартных контроллеров, можно использовать современные программируемые логические контроллеры (ПЛК).
- Tмакс 1100 °C или 1300 °C
- Корпус из структурных листов из нержавеющей стали
- Tмакс 1100 °C: термопара типа K
- Tмакс 1300 °C: термопара типа S
- Для вертикального режима эксплуатации с дополнительной вертикальной опорной рамой, возможно последующее дооснащение
- Исполнение в виде раскладной модели для облегчения установки рабочей трубы
- Рабочая труба из керамики C 530 для работы на воздухе входит в комплект поставки
- Отделенное от печи распределительное устройство с контроллером в отдельном настенном или напольном шкафу
Дополнительное оснащение
- Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за пределами труб
- Индикация температуры в рабочей трубе с дополнительным термоэлементом
- Различные пакеты подачи газа (стр. 44) для работы в среде негорючего или горючего защитного или реакционного газа и в вакууме
- трехзонное исполнение для оптимизации oднородности температуры
- Обратный клапан на выпуске газа предотвращает попадание воздуха, подсасываемого из-за неплотности
- Керамическая полусфера для защиты нагревательных элементов или в качестве опорной поверхности для садок
- Система оптического измерения температуры для использования в качестве протяжной печи
- Каркас для вертикального режима
- Опорная рама с интегрированным распределительным устройством с контроллером
|
Кварцевое стекло и фланцы для работы с защитным газом в качестве дополнительного оснащения |
 |
Система оптического измерения температуры для использования в качестве протяжной печи |
|
Модель
|
T макс °C 5 |
Внешние размеры (мм)³ |
макс. диаметр трубы внешний (мм) |
Обогреваемая длина (мм) |
Постоянная длина Температура ∆T 10 K (мм) |
Длина трубы (мм) |
Потребляемая мощность / кВт
|
Электросеть* |
Вес (кг) |
Ш² |
Г |
В |
RS 80/300/11 |
1100 |
555 |
475 |
390 |
80 |
300 |
100 |
650 |
1,8 |
1-фазное |
80 |
RS 80/500/11 |
1100 |
755 |
475 |
390 |
80 |
500 |
170 |
850 |
3,4 |
1-фазное |
90 |
RS 80/750/11 |
1100 |
1005 |
475 |
390 |
80 |
750 |
250 |
1100 |
4,6 |
3-фазное4 |
105 |
RS 120/500/11 |
1100 |
755 |
525 |
440 |
120 |
500 |
170 |
850 |
4,8 |
3-фазное4 |
95 |
RS 120/750/11 |
1100 |
1005 |
525 |
440 |
120 |
750 |
250 |
1100 |
6,3 |
3-фазное¹ |
110 |
RS 120/1000/11 |
1100 |
1255 |
525 |
440 |
120 |
1000 |
330 |
1350 |
9,0 |
3-фазное¹ |
125 |
RS 170/750/11 |
1100 |
1005 |
575 |
490 |
170 |
750 |
250 |
1100 |
7,07 |
3-фазное¹ |
115 |
RS 170/1000/11 |
1100 |
1255 |
575 |
490 |
170 |
1000 |
330 |
1350 |
9,07 |
3-фазное¹ |
130 |
1 |
RS 80/300/13 |
1300 |
555 |
475 |
390 |
80 |
300 |
100 |
650 |
3,6 |
1-фазное |
80 |
RS 80/500/13 |
1300 |
755 |
475 |
390 |
80 |
500 |
170 |
850 |
6,0 |
3-фазное¹ |
90 |
RS 80/750/13 |
1300 |
1005 |
475 |
390 |
80 |
750 |
250 |
1100 |
9,3 |
3-фазное¹ |
105 |
RS 120/500/13 |
1300 |
755 |
525 |
440 |
120 |
500 |
170 |
850 |
7,8 |
3-фазное¹ |
95 |
RS 120/750/13 |
1300 |
1005 |
525 |
440 |
120 |
750 |
250 |
1100 |
12,6 |
3-фазное¹ |
110 |
RS 120/1000/13 |
1300 |
1255 |
525 |
440 |
120 |
1000 |
330 |
1350 |
12,6 |
3-фазное¹ |
125 |
RS 170/750/13 |
1300 |
1005 |
575 |
490 |
170 |
750 |
250 |
1100 |
12,6 |
3-фазное¹ |
115 |
RS 170/1000/13 |
1300 |
1255 |
575 |
490 |
170 |
1000 |
330 |
1350 |
12,6 |
3-фазное¹ |
130 |
¹обогрев только между двумя фазами ²без трубы ³Внешние размеры для вертикального режима по запросу 4Нагрев только при подключении фазы 1 и нулевого провода 5Указание Tмакс за пределами трубы. Фактически достигаемая температура в печи прибл. на 50 °C ниже. 7Значения действительны только для 1-зонного исполнения *Напряжения подключения для печей Nabertherm: 1-фазное: все печи рассчитаны на напряжения подключения 110 В - 240 В, 50 или 60 Гц. 3-фазное: все печи рассчитаны на напряжения подключения 200 В - 240 В либо 380 В - 480 В, 50 или 60 Гц. Все значения потребляемой мощности, приведенные в каталоге, относятся к стандартным исполнениям на 400 В (3/N/PE) или 230 В (1/N/PE) |
|
Вращающиеся трубчатые печи для непрерывных процессов и/или пакетной обработки
|
 RSR 120/1000/13 для работы в непрерывном режиме |
|
 RSR-B 120/750/11 в качестве настольной модели для пакетной обработки |
 |
1
|
RSR 80-500/11 - RSR 120-1000/13, RSR-B 80-500/11 - RSR-B 120-1000/11
Если на первом месте стоит, например, сохранение зернистости материала, как при сушке или кальцинировании, оптимальным решением будут вращающиеся трубчатые печи серии RSR. Постоянное вращение рабочей трубы обеспечивает непрерывное движение партии.
Эти модели можно использовать как в непрерывном, так и в периодическом режиме производства. При непрерывном производстве загруженный продукт без задержки проходит от одного конца рабочей трубы к другому. А в периодическом режиме благодаря особой форме реактора из кварцевого стекла (суженные концы трубы) садка может подвергаться термической обработке в течение долгого времени.
Компактные печи серии RSR-B отлично подходят для периодического режима производства. Универсальные печи RSR могут оснащаться как рабочими трубами для непрерывного производства, так и реакторами для периодической работы.
В зависимости от особенностей процесса и загружаемого продукта, а также требуемой максимальной температуры используются различные рабочие трубы из кварцевого стекла, керамики или металла (см. стр. 42). В зависимости от ситуации применения эти модели могут быть дооборудованы до компактных производственных установок путем установки требуемых принадлежностей, таких как загрузочные воронки, электрические винтовые конвейеры для подачи продукта или системы газации. Термическая обработка может выполняться в воздушной среде, в среде негорючего защитного или реакционного газа, а также в вакууме. Необходимые для этого комплектующие можно приобрести за отдельную плату.
Стандартное исполнение всех моделей
- Корпус из структурообразующих листов (нержавеющая сталь)
- Простота извлечения рабочей трубы или реактора за счет использования безременного привода и благодаря раскрыванию корпуса печи
- Плавно регулируемый привод с частотой вращения ок. 2-45 об/мин
|
Переходники для эксплуатации попеременно с рабочей трубой или технологическим реактором |
|
 |
|
Комплект соединительных элементов для вакуумного режима |
|
RSR 80/750/11 с загрузочной воронкой и приемной емкостью на выходе |
 |
Дополнительное оснащение всех моделей
- Другие значения диаметра трубы и длины обогреваемого участка
- Ручная или автоматическая система подачи газа
- Газонепроницаемое вращающееся соединение для подключения к системам подачи газа
- Обратный клапан на выходе газа предотвращает проникновение воздуха, подсасываемого через места неплотного прилегания
- Трехзонное регулирование для оптимизации oднородности температуры
- Индикатор температуры в рабочей трубе, осуществляющий измерение с помощью дополнительного термоэлемента
- Регулирование в рамках партии за счет использования дополнительного термоэлемента в рабочей трубы
Стандартная модель для пакетной обработки
- Tмакс 1100 °C
- Термоэлемент типа K
- Печь выполнена в виде настольной модели с реактором из кварцевого стекла, открытым с обеих сторон, с суженными концами
- Для опорожнения реактор вынимается из печи
- Отделенное от печи распределительное устройство с контроллером в отдельном настенном или напольном шкафу
Дополнительное оснащение для пакетной обработки
- Различные системы подачи газа
- Вакуумная модель, в зависимости от используемого насоса до 10-2 мбар
- Реактор из кварцевого стекла, открытый с обеих сторон, с утолщениями, улучшающими движение партии в трубе
- Пакет оснащения, упрощающий загрузку и разгрузку рабочей трубы, включающий в себя следующие элементы:
- Закрытый с одной стороны смесевой реактор из кварцевого стекла со встроенной лопаткой, позволяющей добиться улучшения размешивания партии
- Механизм опрокидывания влево/вправо. Для заполнения и для термической обработки печь опрокидывается вправо до упора, таким образом вся партия подается прямо в печь. Для опорожнения печь опрокидывается в другую сторону, чтобы удалить порошок из реактора. В извлечении реактора больше нет необходимости
- Печь смонтирована на опорной раме со встроенными распределительным устройством и контроллером, оснащенной транспортировочными роликами
- Цифровой индикатор угла наклона печи
|
Шнековый транспортер с регулировкой скорости вращения |
 |
Вибрационный генератор у загрузочной воронки для оптимизации подачи порошка |
 RSR 120/750/11 S с регулировкой угла наклона электрическим способом для непрерывных процессов или пакетной обработки |
 |
Стандартная модель для непрерывных процессов
- Tмакс 1100 °C
- Термоэлемент типа K
- Открытая с обеих сторон рабочая труба из кварцевого стекла
- Tмакс 1300 °C
- Термоэлемент типа S
- Открытая с обеих сторон рабочая труба из керамики C 530, не газонепроницаемая
- Компактная модель с распределительным устройством и контроллером, встроенными в основание, включая транспортировочные ролики
- Установка печи на раме, с ручным шпиндельным приводом, оснащенным кривошипом для предварительной настройки угла наклона
Дополнительное оснащение для непрерывных процессов
- Рабочая труба из кварцевого стекла с утолщениями для оптимального смешивания партии температурой до Tмакс 1100 °C
- Газонепроницаемая рабочая труба из керамики C 610 для температуры до Tмакс 1300 °C
- По запросу возможна поставка исполнений с поддержкой более высоких температур, например, до 1600 С
- Различные системы подачи газа с хорошим обтеканием технологическим газом партии через входное отверстие с одной стороны и выходное отверстие с другой стороны трубы (только в сочетании с системой загрузки, см. ниже)
- Система загрузки для непрерывной транспортировки продукта, в том числе
- Загрузочная воронка из высококачественной стали с закрываемым отверстием для выпуска порошка
- Электрический вибрационный генератор у загрузочной воронки для оптимизации подачи материала в рабочую трубу — за отдельную плату
- Шнековый транспортер с электрическим приводом на входе рабочей трубы с подъемом 10, 20 или 40 мм и регулируемой скоростью вращения в диапазоне от 0,28 до 6 об/мин, Понижающая и повышающая передача для настройки других диапазонов скорости вращения по желанию
- Приемная емкость из лабораторного стекла на выходе рабочей трубы
- Подходит для обработки в газовой среде или в вакууме
- Цифровой индикатор угла наклона печи
- Электрический линейный привод для регулировки угла наклона
- Смешанный вариант для непрерывных процессов и/или пакетной обработки Печь на раме можно опрокидывать в обоих направлениях. Заказчик может устанавливать как открытую с двух сторон рабочую трубу для непрерывного технологического процесса, так и открытый с двух сторон реактор из кварцевого стекла либо закрытый с одной стороны смесевой реактор (Tмакс. 1100 °C) для обработки в периодическом режиме.
- Управление с помощью программируемого контроллера для поддержания температурного режима и управления подключенными агрегатами, например, включение и изменение скорости шнекового транспортера, скорость вращения рабочей трубы, включение вибрационного генератора и т.д.
|
RSR 120/500/11 S с реактором, закрытым с одной стороны, для пакетной обработки |
 |
Газонепроницаемая заглушка для закрытой с одной стороны трубы из кварцевого стекла |
|
Модель |
T макс °C3 |
Внешние размеры (мм) |
Постоянная длина Температура ∆T 10 K (мм) |
Общая длина |
Размеры трубы (мм) |
Потребляемая мощность / кВт |
Электросеть* |
Вес (кг) |
Ш |
Г |
В |
Длина рабочей зоны5 |
Ø Снаружи |
Ø Концы для соединения5 |
Вращающиеся трубчатые печи для пакетной обработки |
RSR-B 80-500/11 |
1100 |
11454 |
475 |
390 |
170 |
1140 |
500 |
76 |
34 |
3,7 |
1-фазное |
555 |
RSR-B 80-750/11 |
1100 |
13954 |
475 |
390 |
250 |
1390 |
750 |
76 |
34 |
4,9 |
3-фазное² |
570 |
RSR-B 120-500/11 |
1100 |
11454 |
525 |
440 |
170 |
1140 |
500 |
106 |
34 |
5,1 |
3-фазное² |
585 |
RSR-B 120-750/11 |
1100 |
13954 |
525 |
440 |
250 |
1390 |
750 |
106 |
34 |
6,6 |
3-фазное¹ |
600 |
RSR-B 120-1000/11 |
1100 |
16454 |
525 |
440 |
330 |
1640 |
1000 |
106 |
34 |
9,3 |
3-фазное¹ |
605 |
1 |
Вращающиеся трубчатые печи для непрерывной обработки |
RSR 80-500/11 |
1100 |
2505 |
1045 |
1655 |
170 |
1540 |
500 |
76 |
34 |
3,7 |
1-фазное |
555 |
RSR 80-750/11 |
1100 |
2755 |
1045 |
1655 |
250 |
1790 |
750 |
76 |
34 |
4,9 |
3-фазное² |
570 |
RSR 120-500/11 |
1100 |
2505 |
1045 |
1715 |
170 |
1540 |
500 |
106 |
34 |
5,1 |
3-фазное² |
585 |
RSR 120-750/11 |
1100 |
2755 |
1045 |
1715 |
250 |
1790 |
750 |
106 |
34 |
6,6 |
3-фазное¹ |
600 |
RSR 120-1000/11 |
1100 |
3005 |
1045 |
1715 |
330 |
2040 |
1000 |
106 |
34 |
9,3 |
3-фазное¹ |
605 |
1 |
RSR 80-500/13 |
1300 |
2505 |
1045 |
1655 |
170 |
1540 |
500 |
76 |
34 |
6,3 |
3-фазное¹ |
555 |
RSR 80-750/13 |
1300 |
2755 |
1045 |
1655 |
250 |
1790 |
750 |
76 |
34 |
9,6 |
3-фазное¹ |
570 |
RSR 120-500/13 |
1300 |
2505 |
1045 |
1715 |
170 |
1540 |
500 |
106 |
34 |
8,1 |
3-фазное¹ |
585 |
RSR 120-750/13 |
1300 |
2755 |
1045 |
1715 |
250 |
1790 |
750 |
106 |
34 |
12,9 |
3-фазное¹ |
600 |
RSR 120-1000/13 |
1300 |
3005 |
1045 |
1715 |
330 |
2040 |
1000 |
106 |
34 |
12,9 |
3-фазное¹ |
605 |
¹обогрев только между двумя фазами ²Нагрев только при подключении фазы 1 и нулевого провода ³Указание Tмакс за пределами трубы. Фактически достигаемая температура в печи прибл. на 50 °C ниже *Напряжения подключения для печей Nabertherm: 1-фазное: все печи рассчитаны на напряжения подключения 110 В - 240 В, 50 или 60 Гц. 3-фазное: все печи рассчитаны на напряжения подключения 200 В - 240 В либо 380 В - 480 В, 50 или 60 Гц. Все значения потребляемой мощности, приведенные в каталоге, относятся к стандартным исполнениям на 400 В (3/N/PE) или 230 В (1/N/PE) 4без трубы 5Только для реакторов |
|
Трубчатые печи для интеграции в установки клиентов
|
 RS 120/1000/11S в двухсекционном исполнении. Обе полупечи имеют идентичное исполнение и для экономии места интегрируются в установку заказчика для подогрева газа. |
|
 RS 100/250/11S в откидном исполнении для встраивания в испытательное устройство |
 |
1
|
Благодаря большой гибкости и инновациям фирма Nabertherm предлагает оптимальное решение задач клиентов.
На основе наших базовых моделей мы разрабатываем индивидуальные варианты для интеграции в технологические установки вышестоящего уровня. Представленные на этой странице решения являются только частью наших возможностей. От работ в атмосфере вакуума или защитного газа до инновационной техники регулировки и автоматизации и трубчатых печных установок различных температур, разных размеров, длины и свойств - мы найдем подходящее решение для соответствующей технологической оптимизации.
|
Трубчатая печь с регулировкой по пяти зонам для особенно хорошой oднородности температуры |
|
 |
|
Цапфы для соединения двух отдельных полупечей |
|
|
|
Рабочие трубы для вращающихся трубчатых печей: стандартные(●) и опциональные ( )
|
Габариты Внешний Ø x внутренний Ø x длина |
Номер заказа¹ |
Вращающиеся трубчатые печи для непрерывной обработки - RSR |
для пакетной обработки RSR-B |
Рабочая труба |
Запасная труба |
1100 °C |
1300 °C |
1100 °C |
80- 500 |
80- 750 |
120- 500 |
120- 750 |
120- 1000 |
80- 500 |
80- 750 |
120- 500 |
120- 750 |
120- 1000 |
80- 500 |
80- 750 |
120- 500 |
120- 750 |
120- 1000 |
Керамическая труба C 530 |
80 x 65 x1540 mm |
601404699 |
691404536 |
 |
|
|
|
|
● |
|
|
|
|
|
|
|
|
|
80 x 65 x 1790 mm |
601404700 |
691404537 |
|
 |
|
 |
|
|
● |
|
 |
|
|
|
|
|
|
80 x 65 x 2040 mm |
601404701 |
691404538 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
110 x 95 x 1540 mm |
601404702 |
691404539 |
|
|
 |
|
|
|
|
● |
|
|
|
|
|
|
|
110 x 95 x 1790 mm |
601404703 |
691403376 |
|
|
|
 |
|
|
|
|
● |
|
|
|
|
|
|
110 x 95 x 2040 mm |
601404704 |
691404540 |
|
|
|
|
 |
|
|
|
|
● |
|
|
|
|
|
Керамическая труба C 610 |
80 x 65 x1540 mm |
601404705 |
691404541 |
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
80 x 65 x 1790 mm |
601404706 |
691404542 |
|
 |
|
 |
|
|
 |
|
 |
|
|
|
|
|
|
80 x 65 x 2040 mm |
601404707 |
691404543 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
110 x 95 x 1540 mm |
601404708 |
691404544 |
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
110 x 95 x 1790 mm |
601404709 |
691404561 |
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
110 x 95 x 2040 mm |
601404710 |
691403437 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
Трубка из кварцевого стекла |
76 x 70 x 1540 mm |
601404711 |
691404545 |
● |
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
76 x 70 x 1790 mm |
601404712 |
691404546 |
|
● |
|
 |
|
|
 |
|
 |
|
|
|
|
|
|
76 x 70 x 2040 mm |
601404713 |
691404547 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
106 x 100 x 1540 mm |
601404714 |
691403519 |
|
|
● |
|
|
|
|
 |
|
|
|
|
|
|
|
106 x 100 x 1790 mm |
601404715 |
691403305 |
|
|
|
● |
|
|
|
|
 |
|
|
|
|
|
|
106 x 100 x 2040 mm |
601404716 |
691404548 |
|
|
|
|
● |
|
|
|
|
 |
|
|
|
|
|
Трубка из кварцевого стекла с утолщениями |
76 x 70 x 1540 mm |
601404717 |
691404549 |
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
76 x 70 x 1790 mm |
601404718 |
691404550 |
|
 |
|
 |
|
|
 |
|
 |
|
|
|
|
|
|
76 x 70 x 2040 mm |
601404719 |
691404551 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
106 x 100 x 1540 mm |
601404720 |
691404552 |
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
106 x 100 x 1790 mm |
601404721 |
691403442 |
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
106 x 100 x 2040 mm |
601404722 |
691404553 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
Реактор из кварцевого стекла |
76 x 70 x 1140 mm |
601402746 |
691402548 |
|
|
|
|
|
|
|
|
|
|
● |
|
 |
|
|
76 x 70 x 1390 mm |
601402747 |
691402272 |
|
|
|
|
|
|
|
|
|
|
|
● |
|
 |
|
106 x 100 x 1140 mm |
601402748 |
691402629 |
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
106 x 100 x 1390 mm |
601402749 |
691402638 |
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
Реактор из кварцевого стекла с утолщениями |
76 x 70 x 1140 mm |
601404723 |
691402804 |
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
76 x 70 x 1390 mm |
601404724 |
691403429 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
106 x 100 x 1140 mm |
601404725 |
691403355 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
106 x 100 x 1390 mm |
601404726 |
691403296 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
Смесевой реактор из кварцевого стекла |
76 x 70 x 1140 mm |
601404727 |
691403407 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
76 x 70 x 1390 mm |
601404728 |
691404554 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
106 x 100 x 1140 mm |
601404732 |
691404557 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
106 x 100 x 1390 mm |
601404733 |
691404558 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
¹Трубы/реакторы вкл. вставные втулки для привода вращения. Запасные трубы без втулок. ●Стандартная рабочая труба
Рабочая труба поставляется опционально |
Рабочие трубы: стандартные(●) и опциональные ( )
|
Рабочая труба Внешний Ø x внутренний Ø x длина
|
Номер заказа |
Модель |
R |
RS |
RHTC |
RHTH |
RHTV |
50- 250 |
50- 500 |
100- 750 |
120- 1000 |
80- 300 |
80- 500 |
80- 750 |
120- 500 |
120- 750 |
120- 1000 |
170- 750 |
170- 1000 |
80- 230 |
80- 450 |
80- 710 |
120- 150 |
120- 300 |
120- 600 |
120- 150 |
120- 300 |
120- 600 |
C 530 |
40 x 30 x 450 mm |
692070274 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 x 30 x 700 mm |
692070276 |
|
 |
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50 x 40 x 450 mm |
692070275 |
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50 x 40 x 700 mm |
692070277 |
|
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60 x 50 x 650 mm |
692070106 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60 x 50 x 850 mm |
692070305 |
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
60 x 50 x 1100 mm |
692070101 |
|
|
 |
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
70 x 60 x 1070 mm |
692070048 |
|
|
 |
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
80 x 70 x 650 mm |
692070036 |
|
|
|
|
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
80 x 70 x 850 mm |
692070108 |
|
|
|
|
|
● |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
80 x 70 x 1100 mm |
692070109 |
|
|
 |
|
|
|
● |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
95 x 80 x 1070 mm |
692070049 |
|
|
● |
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
120 x 100 x 850 mm |
692070110 |
|
|
|
|
|
|
|
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
120 x 100 x 1100 mm |
692070111 |
|
|
|
|
|
|
|
|
● |
|
 |
|
|
|
|
|
|
|
|
|
|
120 x 100 x 1350 mm |
692070131 |
|
|
|
|
|
|
|
|
|
● |
|
 |
|
|
|
|
|
|
|
|
|
120 x 100 x 1400 mm |
692070279 |
|
|
|
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
170 x 150 x 1100 mm |
692071659 |
|
|
|
|
|
|
|
|
|
|
● |
|
|
|
|
|
|
|
|
|
|
170 x 150 x 1350 mm |
692071660 |
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
|
|
|
|
|
|
|
Вакуумная труба¹ C 610 |
60 x 50 x 1030 mm |
692070179 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60 x 50 x 1230 mm |
692070180 |
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
60 x 50 x 1480 mm |
692070181 |
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
80 x 70 x 1230 mm |
692070182 |
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
80 x 70 x 1480 mm |
692070183 |
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
120 x 100 x 1230 mm |
692070184 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
120 x 100 x 1480 mm |
692070185 |
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
120 x 100 x 1730 mm |
692070186 |
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
170 x 150 x 1480 mm |
692070187 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
170 x 150 x 1730 mm |
692070188 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
C 799 |
50 x 40 x 380 mm |
692071664 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
● |
|
|
50 x 40 x 530 mm |
692071665 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
|
50 x 40 x 830 mm |
692070163 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
80 x 70 x 600 mm |
692070600 |
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
|
|
|
|
|
|
80 x 70 x 830 mm |
692071670 |
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
|
 |
|
|
 |
80 x 70 x 530 mm |
692071669 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
● |
|
80 x 70 x 1080 mm |
692071647 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
|
|
|
|
120 x 105 x 830 mm |
692071713 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
● |
Вакуумная труба¹ C 799 |
50 x 40 x 990 mm |
692070149 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
|
|
50 x 40 x 1140 mm |
692070176 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
|
50 x 40 x 1440 mm |
692070177 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
80 x 70 x 990 mm |
692070190 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
80 x 70 x 1140 mm |
692070148 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
|
80 x 70 x 1210 mm |
692070191 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
80 x 70 x 1470 mm |
692070192 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
80 x 70 x 1440 mm |
692070178 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
120 x 105 x 1440 mm |
692070147 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
Вакуумная труба² APM |
75 x 66 x 1090 mm |
691402564 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
75 x 66 x 1290 mm |
691402565 |
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
75 x 66 x 1540 mm |
691400835 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
115 x 104 x 1290 mm |
691402566 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
115 x 104 x 1540 mm |
691402567 |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
115 x 104 x 1790 mm |
691402568 |
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
164 x 152 x 1540 mm |
691402569 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
164 x 152 x 1790 mm |
691402570 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
Вакуумная трубка из кварцевого стекла |
60 x 54 x 1030 mm |
691404422 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60 x 54 x 1230 mm |
691404423 |
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
60 x 54 x 1480 mm |
691404424 |
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
80 x 74 x 1230 mm |
691404425 |
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
80 x 74 x 1480 mm |
691404426 |
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
120 x 114 x 1230 mm |
691404427 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
120 x 114 x 1480 mm |
691404428 |
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
120 x 114 x 1730 mm |
691404429 |
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
170 x 162 x 1480 mm |
691404430 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
170 x 162 x 1730 mm |
691404431 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
¹Трубы с отшлифованными концами для использования с водоохлаждаемыми концевыми фланцами ²С зажимом для газонепроницаемого фланца ³Трубы/реакторы вкл. вставные втулки для привода вращения. Запасные трубы без втулок. ● Стандартная рабочая труба
Рабочая труба поставляется опционально |
|
Пакеты подачи газа/вакуумный режим для трубчатых печей RD, R, RT, RHTC, RHTH, RHTV, RS и RSR
|
 |
После оснащения различными пакетами трубчатые печи серий RS, RHTC, RHTH и RHTV можно использовать для работы с негорючими или горючими газами либо вакуумом.
Пакет подачи газа 1 для работы в среде негорючего защитного или реакционного газа (без режима работы в вакууме)
Данный пакет представляет собой универсальный базовый вариант для работы в среде негорючего защитного или реакционного газа. Поставляемая вместе с печью стандартная рабочая труба из керамики C 530 тоже может использоваться.
- Может использоваться стандартная рабочая труба
- 2 пробки из керамического волокна с подключениями защитного газа
- Система подачи газа для негорючего защитного газа (аргон, азот, инертный газ) с запорным краном и расходомером с регулировочным клапаном (объемные расход 50-500 л/ч), готовая к подключению (клиент обеспечивает входное давление газа 300 мбар)
Дополнительное оснащение
- Расширение системы подачи газа для второго либо третьего вида негорючего газа
- Баллонный редукционный клапан для подачи газа через газовые баллоны
- Подача газа, управляемая с помощь регуляторов, с помощью дополнительных магнитных клапанов в системе подачи газа, которые могут включаться и выключаться посредством контроллера с программируемыми дополнительными функциями (например, P 330)
Пакет подачи газа 2 для работы в среде негорючего защитного или реакционного газа/в вакууме
При повышенных требованиях к чистоте атмосферы в рабочей трубе мы рекомендуем использование этого пакета подачи газа. Стандартная рабочая труба заменяется плотной рабочей трубой C 610 или C 799 в газонепроницаемом исполнении. В комплект поставки наряду с удлиненной рабочей трубой входят также газонепроницаемые фланцы и соответствующее крепежное устройство. Систему также можно оснастить для работы с вакуумом.
- Удлиненная газонепроницаемая рабочая керамическая труба C 610 для печей до 1300 °C либо из C 799 для температур выше 1300 °C
- 2 вакуумплотных фланца из нержавеющей стали с водяным охлаждением с фиттингом на стороне выхода (клиент должен обеспечить подачу охлаждающей воды со шланговым соединением NW9)
- Крепежное устройство на печи для фланцев
- Система подачи газа для негорючего защитного газа (аргон, азот, формовочный газ) с запорным краном и расходомером с регулировочным клапаном (объемные расход 50-500 л/ч), газосбросный клапан, готовая к подключению (клиент обеспечивает входное давление газа 300 мбар)
Дополнительное оснащение
- Расширение системы подачи газа для второго либо третьего вида негорючего газа
- Баллонный редукционный клапан для подачи газа через газовые баллоны
- Подача газа, управляемая с помощь регуляторов, с помощью дополнительных магнитных клапанов в системе подачи газа, которые могут включаться и выключаться посредством контроллера с программируемыми дополнительными функциями (например, P 330)
- Конечные фланцы с водяным охлаждением с быстродействующими соединительными вставками
- Станция охлаждения для замкнутой циркуляции воды
- Смотровое окно для наблюдения за садкой при использовании газонепроницаемых фланцев
Вакуумный режим
- Вакуумный пакет для вакуумирования рабочей трубы, состоящий из промежуточного элемента для выхода газа, 1 шарового крана, манометра, управляемого вручную вакуумного насоса с поворотным краном со стальным гофрированным шлангом, подсоединенным к выходу газа, макс. достижимое конечное давление в рабочей трубе прибл. 10-2 мбар
- Альтернативные насосы для макс. конечного давления в 10-5 мбар по запросу
|
Пакет подачи газа 1: Волокнистая пробка с подключением защитного газа, подходит для многих случаев лабораторного применения
|
|
 |
Вакуумный фланец с водяным охлаждением
|
|
 |
Газационная система для негорючего защитного или реакционного газа, с запорным краном и расходомером с регулирующим вентилем, с готовой к подключению системой трубопроводов
|
|
 |
Смотровое окно в качестве дополнительного оснащения для газонепроницаемого фланца |
|
|
