Микроскоп Альтами МЕТ 3 АПО

Микроскоп Альтами МЕТ 3 АПО

Металлографические микроскопы позволяют исследовать не только объекты металлической природы, как это видно из их названия, но и любые непрозрачные или полупрозрачные материалы. Такая разновидность лабораторного оборудования обеспечивает возможность изучения внутренней структуры различных композитных материалов, шлаков и горных пород. Кроме того, эти приборы позволяют проводить точные измерения различных изделий в машиностроении, анализировать топологические структуры элементов электронной промышленности, и многое другое, что допускается их устройством и техническими возможностями.

Учитывая сферы деятельности и условия применения, были спроектированы специализированные металлографические устройства:

• портативный микроскоп для полевых условий
• цифровые металлографические приборы для исследования микромира
• неинвертированный прямой микроскоп для изучения плоских объектов
• инвертированный комплекс с обратным расположением оптики

Объектами исследований в металлографических микроскопах часто являются вырезанные определенным способом и тщательно отшлифованные слитки, так называемые «шлифы», рассматриваемые в отраженном свете. Достаточно часто подобные приборы комплектуются специальными приспособлениями, позволяющими исследовать объект в поляризованном свете (набор поляризации, состоящий из поляризатора и анализатора). А некоторые, например Альтами МЕТ 5-ДИК, дают возможность наблюдать объекты даже по методу темного поля и дифференциально-интерференционного контраста, что сильно повышает их стоимость, но помогают достичь высокоточных результатов исследований.

Благодаря своим возможностям и достаточной универсальности, металлографические оптические устройства нашли широкое применение.

• в металлургической промышленности,
• горнорудном и горноперерабатывающем деле,
• геологии и
• в электронной отрасли.

В последнее время наиболее широкое применение находят они там, где традиционная визуальная система дополнена возможностями цифровых технологий. Цифровые комплексы, созданные на базе металлографических микроскопов, позволяют не только изучать структуру исследуемого материала в режиме реального времени, но и делать её фотоснимки, а также выводить изображение на монитор компьютера и сохранять его в электронном виде. Цифровые металлографические микроскопы «Альтами» комплектуются специально разработанным программным обеспечением Altami Studio, одной из отличительных особенностей которого является возможность определять размеры объектов интереса, как на статическом изображении, так и в режиме реального времени.

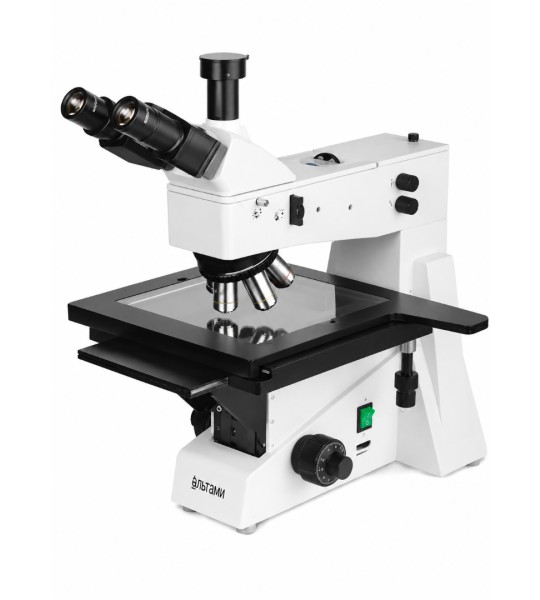

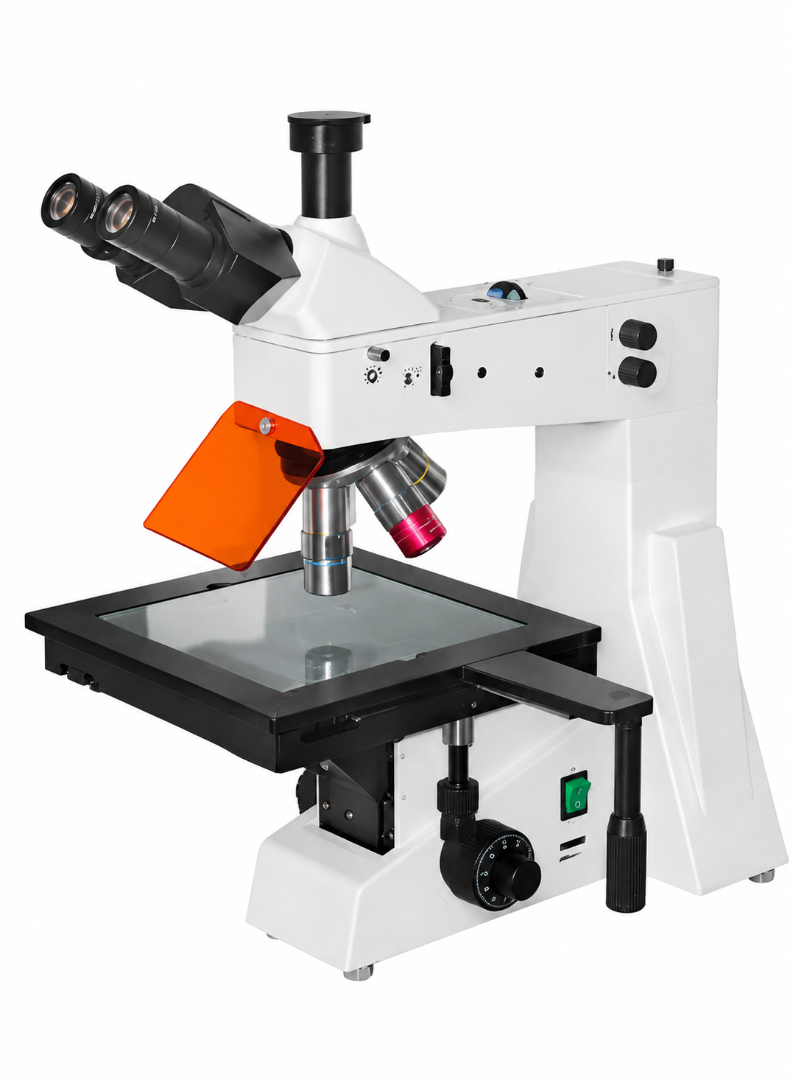

Альтами МЕТ 3 АПО

• микроскоп прямого типа;
• методы исследований: отраженный свет светлое поле, поляризация;
• оптическая система скорректированная "на бесконечность" (ICCOS);
• эргономичный дизайн;
• большой предметный столик (280×270 мм);
• 5-ти позиционное револьверное устройство;
• апохроматические объективы.

Цена зависит от комплектации прибора. Обращайтесь к нашим менеджерам.

Металлографический неинвертированный микроскоп Альтами МЕТ 3 АПО предназначен для работы в светлом поле в отраженном свете (для наблюдения непрозрачных отражающих свет объектов, например шлифов металлов или руд), а также позволяет проводить исследования по методу простой поляризации. Объективы с большими рабочими расстояниями, отличные окуляры с расширенным рабочим полем, простая смена методов исследований, в базовом комплекте набор светофильтров, большой и удобный стол (280×270 мм). Благодаря последнему фактору Альтами МЕТ 3 АПО является инспекционным микроскопом с апохроматической оптикой, позволяющим проводить исследования плоских габаритных предметов.

Насадка

Цифровой металлографический микроскоп Альтами МЕТ 3 АПО комплектуется тринокулярной насадкой с плавным регулированием межзрачкового расстояния в диапазоне 55-75 мм и диоптрийной подстройкой от -5 до +5 дптр. Насадка имеет угол наклона 30 градусов. Тринокулярный выход позволяет подключать фото- или видеоустройства и вести съемку объектов исследований без дополнительных трансформаций корпуса и самой насадки.

Объективы

В комплекте поставляются 5 ULWD (Ultra Long Work Distance) Plan APO объективов, с увеличениями/апертурой: 5X/0.14, 10X/0.28, 20X/0.29, 50X/0.42, 100X/0.55. Объективы оснащены специальными подпружиненными головками, что предохраняет их и объект исследований от повреждений на малых рабочих расстояниях.

Револьверное устройство

Цифровой металлографический комплекс Альтами МЕТ 3 АПО оснащен 5-гнездным револьверным устройством, обеспечивающим легкую смену и точную фиксацию объективов относительно оптической оси.

Окуляры

В стандартной комплектации металлографического комплекса Альтами МЕТ 3 АПО две пары окуляров с расширенным полем зрения: увеличением 10X и диаметром поля зрения 22 мм, и увеличением 20X и диаметром поля зрения 12 мм. Для проведения измерений исследуемых образцов, в комплекте с объект-микрометром, поставляется окуляр со шкалой (увеличение 10X), также с расширенным полем зрения.

Предметный столик

Большой, 280×270 мм, двухкоординатный предметный столик управляется удобно расположенной рукояткой. Дополнительная ручка позволяет быстро перемещать столик в различных направлениях, что удобно при исследовании образцов больших размеров, печатных плат, кремниевых пластин и пр. В комплекте две сменные квадратные вставки (с белой и черной поверхностью) для исследования объектов на контрастном фоне.

Цифровая камера и программное обеспечение

Комплексы серии Альтами комплектуются профессиональными цифровыми камерами и программным обеспечением для управления и анализа полученных изображений. Для соединения микроскопа и камеры используются специальные оптические адаптеры. Адаптер служит не только для механической установки камеры, но и обеспечивает передачу изображений без искажений и с максимальным процентом видимого поля микроскопа на светочувствительную матрицу камеры.
